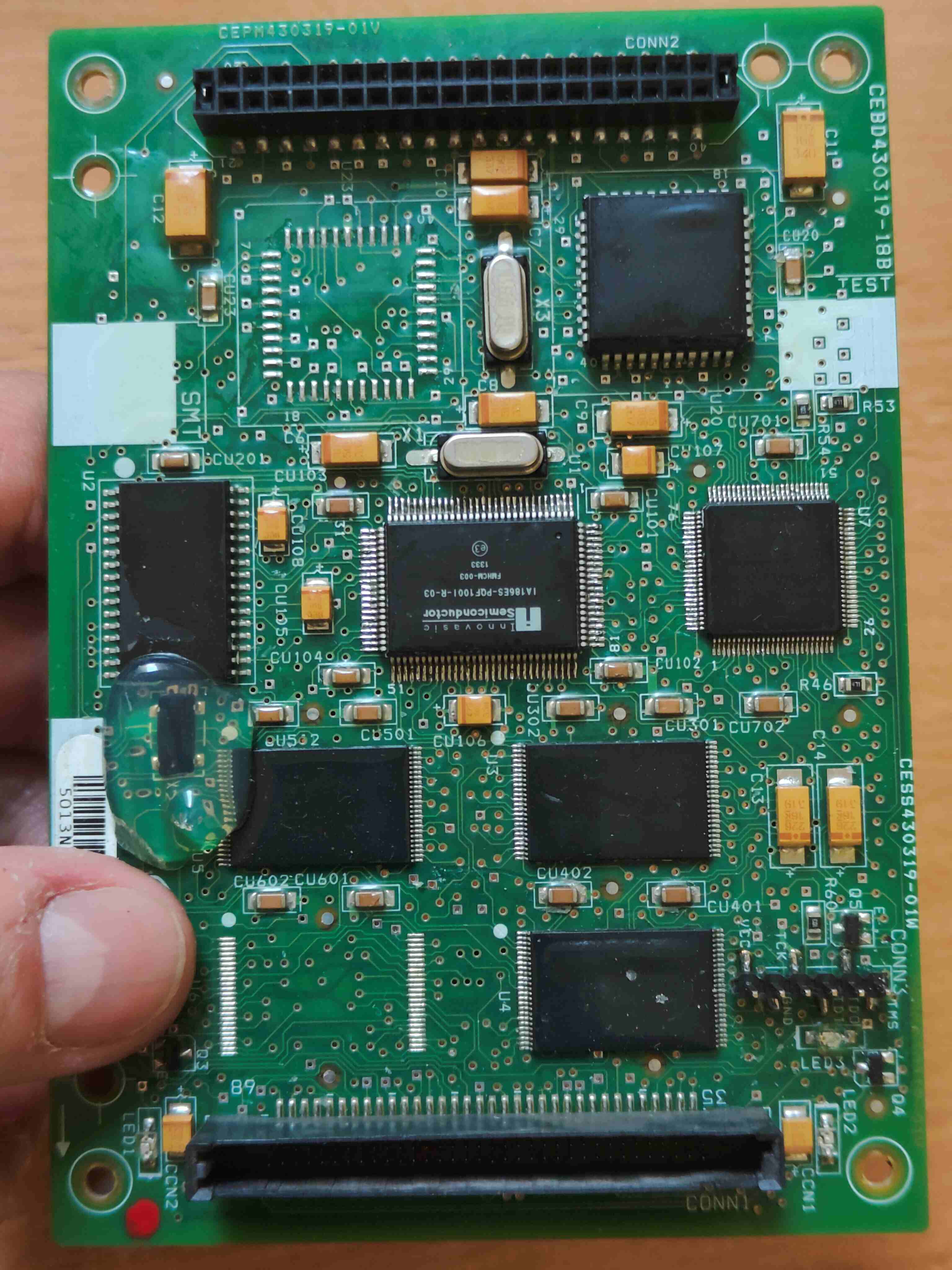

Dėl ilgio nesupratau, tai įmetu plokštės foto. Bet jaučiu konstruoti iš ZIFo nebus paprasčiau... Dar vis lieka variantas su spygliais taikytis į kiaurymes ir testpadus. Šito varianto minusas, kad yra berods trys PCB versijos, didieji komponentai visada tose pačiose vietose, o kiaurymės ir testpadai būna skiriasi, nes kitaip trasuota. Idealiu variantu būtų įprogaminti onboard valdiklį, kad padarytų ko reikia, bet kažkiek Flash pinų valdo per šalia esantį CPLD, o ir pats valdiklis koks tai senoviškas ir čiudnas - nesugebėsiu.

On 3/18/2026 9:19 PM, Grzegorz Brzęczyszczykiewicz wrote:
> 2026-03-18 14:33, Shadowed rašė:
>> Sveiki kolegos,
>>
>> Truputį iš toliau papasakosiu - ant PCB yra 3 Flash mikroschemos ir >> ketvirtos mikroschemos tik TSOP-48 vieta. Galvoju susikonstruoti kokį >> tai uždedamą/užfiksuojamą/užspaudžiamą plokštę greitam darbui su tom >> flash. Įprastai daryčiau su spyruokliais kontaktiniais spygliais, tipo >> tokių:
>>
>> https://kamami.pl/39439-large_default/p75-e2-test-needle-pogo-pin- >> conical-13mm-10-pcs.jpg
>>
>> Bet TSOP-48 korpusui šitie stipriai per dideli, nes noriu tiesiai prie >> tos tuščios TSOP-48 litavimo vietos jungtis. Gal kas turite variantų, >> kokia nors kaladėlė ar kas, kad būtų galima per ją kontaktuoti su >> tuščia litavimo vieta ? Nerandu pats, tai galvoju tokio daikto nėra >> išrasto. Tada naudosiu tuos kontaktinius spyglius į test pad'us ir >> tiek. Tas variantas jungtis prie TSOP labiau toks mėgstantiems >> pasi3,14st :D
> > O jei paimti TSOP-48 ZIF'ą ir per daugiasluoksnę PCB prikabinti kokius > plaukiojančius kontaktus šachmatine tvarka?
> > https://www.aliexpress.com/item/1005006715985950.html ,
> https://www.aliexpress.com/item/1005001355412303.html + kažkas > išhttps://www.te.com/en/products/connectors/contacts/spring-finger- > contacts.html?tab=pgp-story
> > Tiek, kad 0,5 mm pitchas jau yra iššūkis tokiam kontaktų skaičiui. Pogo > yra 0,25 mm  (P025-*), tad gal ir liktų kažkiek vietos juos prilituoti. > Kitas variantas - užsakyti patvaresnį flexPCB, jei tik leidžia ilgis.
>
